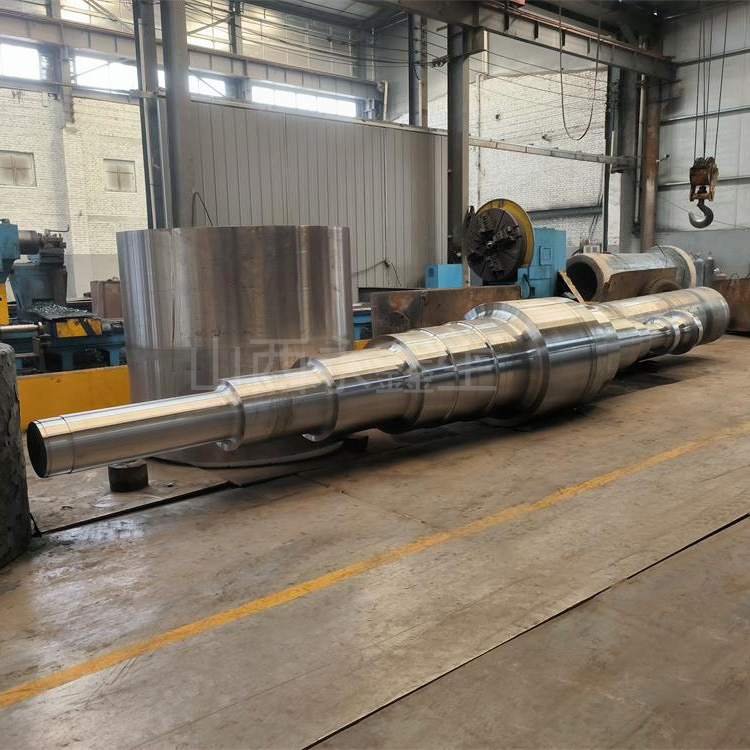

在海洋化工、石油开采、新能源等高端工业领域，双相钢轴锻件是设备核心传动部件，直接决定设备运行稳定性与使用寿命。而F51、F53、F55作为双相钢轴锻件的主流牌号，虽同属双相钢家族，性能、适配场景却差异显著，很多企业因分不清三者区别，盲目选型导致设备故障频发、维护成本飙升。深耕锻造行业30年的山西永鑫生锻造厂，常年生产F51/F53/F55双相钢轴锻件，结合多年行业经验与实操案例，今天就教大家精准选型，避开选型误区，选对适配自身工况的双相钢轴锻件。

  选型的核心前提，是明确三者的核心性能差异——三者均为奥氏体+铁素体双相结构，但合金配比不同，导致耐腐蚀性、力学性能呈现梯度差异，这也是选型的关键依据。永鑫生锻造厂作为ASTM A182标准严格践行者，生产的三类轴锻件均符合国际标准，其性能参数经过精准检测，可清晰区分三者适配边界，先带大家理清核心性能区别。

     F51双相钢轴锻件（对应牌号2205，国际牌号UNS S31803），是性价比之选，适配中低腐蚀、中等载荷工况。其铬含量约22%、钼含量3%左右，耐点蚀当量PREN值约35，可抵御常规海水、中性化工介质的腐蚀，力学性能均衡，抗拉强度≥620MPa，屈服强度≥450MPa，伸长率≥25%，加工性优良且成本适中。永鑫生采用精准控温锻造工艺，严格控制始锻温度1180-1200℃、终锻温度不低于950℃，避免有害相析出，让F51轴锻件兼具强度与塑性，适合普通海洋设备、常规化工管道的泵轴、传动轴，尤其适合追求性价比、工况不极端的企业。

       F53双相钢轴锻件（对应牌号2507，国际牌号UNS S32750），是中高端严苛工况首选，主打“高强度+高耐蚀”。其铬含量提升至25%左右，钼含量4%、氮含量0.24%-0.32%，PREN值≥40，耐腐蚀性远超F51，可抵御高盐海水、高温浓盐水、弱酸碱介质的侵蚀；力学性能更突出，抗拉强度≥800MPa，屈服强度≥550MPa，是普通奥氏体不锈钢的2倍，低温冲击韧性优异，-40℃下冲击吸收功≥40J。永鑫生通过固溶热处理优化双相比例，确保组织均匀致密，适配海洋油气输送、深海设备、高压化工反应器等严苛工况，是海洋化工行业的主流选择。

F55双相钢轴锻件（对应牌号UNS S32760），是极端工况专属，属于超级双相钢范畴。其合金配比更极致，铬含量25%、钼含量3.5%，PREN值≥45，耐腐蚀性、力学性能均优于F51、F53，可抵御强酸、高氯离子、高压高温等极端介质侵蚀，抗拉强度≥750MPa，屈服强度≥550MPa，适合深海3000米以上设备、高浓度酸碱化工设备、高温烟气脱硫系统等极端工况。永鑫生可根据极端工况需求，定制F55轴锻件，通过多道精密检测确保性能达标，解决极端工况下轴锻件易腐蚀、易断裂的痛点。

  理清性能差异后，选型可遵循三大核心原则，永鑫生锻造厂结合上千个客户案例，总结出实操性极强的选型方法，避开90%的选型误区。第一，看腐蚀工况：常规腐蚀选F51，强腐蚀（高盐、弱酸碱）选F53，极端腐蚀（强酸、高压高温）选F55；第二，看载荷需求：中等载荷选F51，重载、高压选F53或F55，极端重载优先选F55；第三，看性价比：预算有限、工况常规，优先选F51；工况严苛、追求长期稳定，选F53或F55，避免因选型过次导致频繁更换，反而增加成本。选型的关键，除了分清牌号差异，更要选对靠谱厂家——再好的牌号，若锻造工艺不达标，也会出现性能缩水。永鑫生锻造厂深耕双相钢轴锻件生产30年，可生产100吨以下各类规格F51/F53/F55轴锻件，支持来图定制，采用自由锻、模锻成熟工艺，建立全流程质量检测体系，从原料进场的光谱分析、力学性能测试，到生产过程的工艺监控，再到成品出厂的超声波探伤、硬度检测，每一件产品都附带材质与性能检测报告，确保性能与牌号标准一致。

  实际应用中，永鑫生的选型指导已帮助众多企业避开误区：某常规海洋设备企业，初期选错F53轴锻件，造成成本浪费，经永鑫生指导更换为F51，既满足工况需求，成本降低30%；某高端化工企业，因工况含高浓度氯离子，初期选用F51导致轴锻件腐蚀失效，更换永鑫生F53轴锻件后，连续运行5年无故障。这些案例充分证明，精准选型+优质产品，才能实现设备高效稳定运行。
