在海洋工程、石油化工、深海装备等严苛工况领域，材料的耐腐蚀性与结构强度是设备安全运行的核心保障。F5（S32750/2507）超级双相不锈钢，凭借超高耐氯化物腐蚀性能与卓越力学强度，成为高端筒体锻件的理想选材。山西永鑫生锻造厂深耕锻造行业三十载，立足“中国锻造之乡”山西定襄，以成熟工艺、精密设备与严苛质控，专业定制F53不锈钢筒体锻件，为全球客户提供高性能、高可靠性的极端环境零部件解决方案。

一、F53不锈钢：双相钢中的性能巅峰

F53属于超级双相不锈钢，微观组织为铁素体与奥氏体各约50%的均衡结构，兼具两类不锈钢的优势，性能远超普通300系奥氏体钢。

- 超强耐蚀性：含25%铬、7%镍、4%钼及0.24%-0.32%氮，PREN（耐点蚀当量）＞40。在海水、含氯离子、硫化氢、酸性介质中，抗点蚀、缝隙腐蚀、应力腐蚀开裂能力远超316L，是海洋与化工腐蚀环境的“黄金材料”。

- 超高强度：抗拉强度≥800MPa，屈服强度≥550MPa，是316不锈钢的2倍。相同载荷下可减薄壁厚、减轻设备重量，同时保持优异韧性，延伸率≥15%，低温冲击韧性稳定。

- 结构稳定性：低碳（≤0.03%）设计减少晶间腐蚀风险，双相组织抗疲劳、抗变形能力强，可在-40℃至300℃长期稳定服役。

 二、永鑫生F53筒体锻件：全流程精密智造

F53不锈钢导热性差、热塑性区间窄、易出现σ相脆化，锻造与热处理难度极高。永鑫生锻造厂针对其材料特性，定制专属工艺，实现从坯料到成品的全流程精准把控。

1. 原料精选与预处理

- 选用国标/美标一级F53钢锭，进厂经光谱分析、成分复验，确保铬、钼、氮等元素精准达标。

- 表面打磨除杂，消除氧化皮、裂纹隐患，为锻造奠定纯净基础。

2. 精密锻造工艺（核心）

- 阶梯控温加热：≤400℃低温入炉，650-750℃保温均热，再升至1180-1220℃锻造温度，避免过热、偏析。

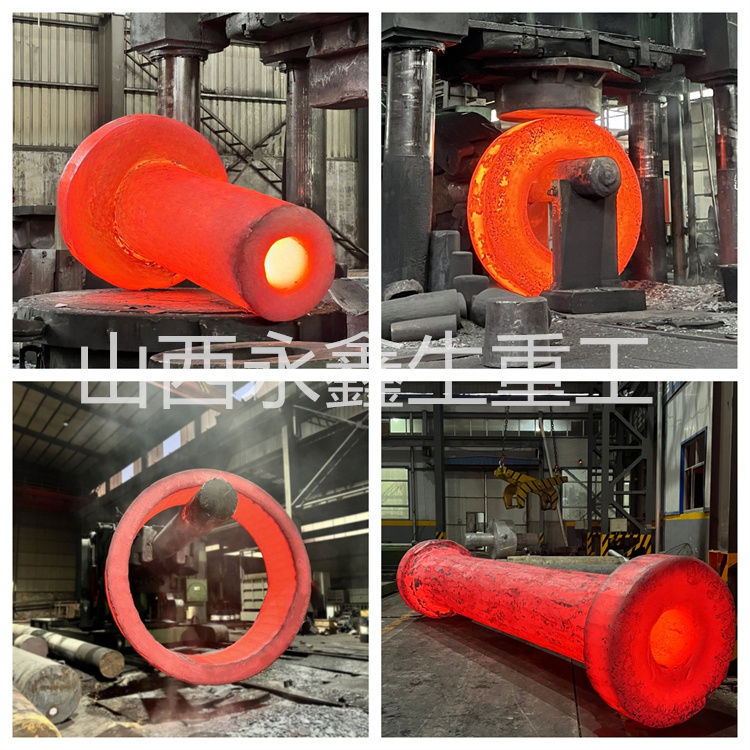

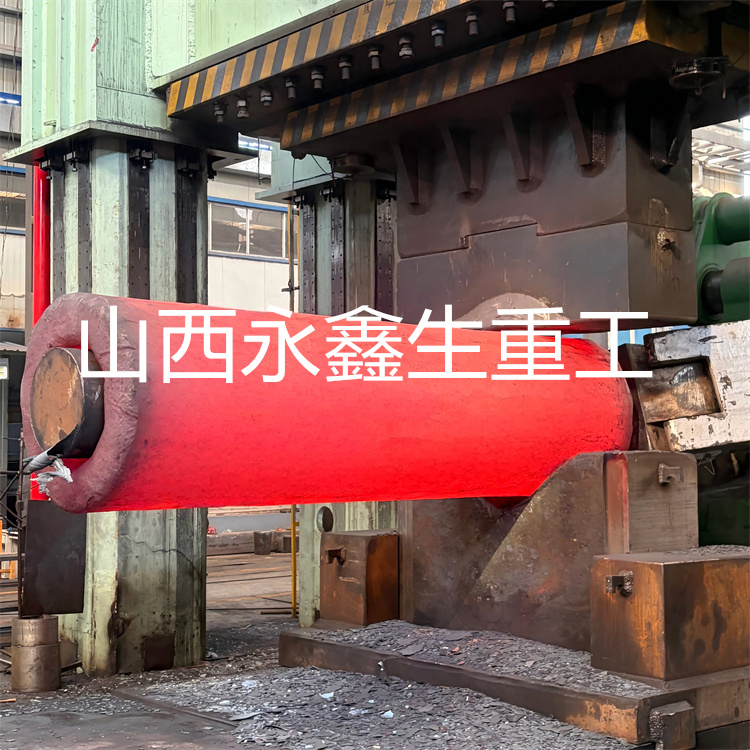

- 大锻造比成型：采用“镦粗→冲孔→马杠扩孔”工艺，锻造比≥4:1，彻底压实内部疏松、孔洞，组织致密均匀。

- 控温防脆：终锻温度≥950℃，快速锻造避免停留在475℃脆性区间，锻后立即回炉保温。

- 大规格能力：可加工外径≤5米、单重≤30吨的大型筒体，满足深海容器、化工反应釜等超大部件需求。

3. 专属热处理（关键）

- 固溶处理：1050-1100℃保温后快速水淬，保证双相组织均衡、碳化物充分溶解，恢复耐蚀性与韧性。

- 去应力退火：粗加工后800-850℃退火，消除加工硬化与残余应力，防止精加工变形。

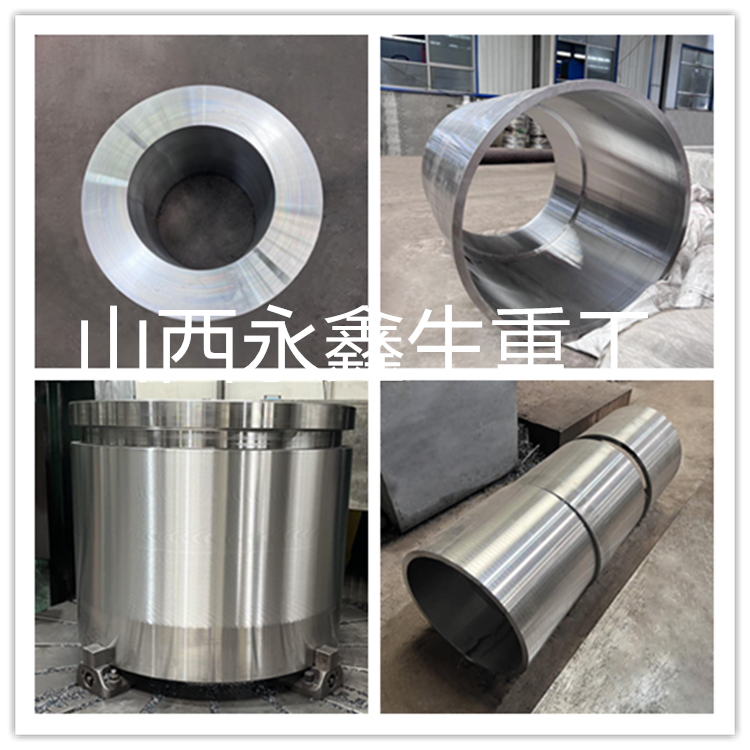

4. 高精度机械加工

- 配备数控车床、深孔钻等设备，“先粗后精、一次装夹”，尺寸精度达GB/T 1804-m级。

- 表面粗糙度Ra≤3.2μm，密封面可达Ra≤1.6μm；内孔圆度误差≤0.1%直径，满足高压密封要求。

- 专用刀具+无氯切削液，避免加工硬化与氯离子污染。5. 全项质量检测

- 无损检测：UT超声波探伤（Ⅱ级合格）、PT渗透检测，杜绝内部及表面缺陷。

- 性能验证：1/4壁厚处取样，测试抗拉、屈服、延伸率及-20℃冲击功，确保达标。

- 尺寸全检：激光扫描测量，出具完整质保与探伤报告。

 三、应用场景：极端环境的可靠选择

永鑫生F53筒体锻件凭借耐蚀+高强双重优势，广泛应用于：

- 海洋工程：海水淡化筒体、海上平台换热器壳体、深海压力容器，长期抗海水腐蚀无泄漏。

- 石油化工：硫化氢环境反应筒、高压酸液输送筒体、煤化工气化设备，耐受强腐蚀与高压力。

- 能源环保：烟气脱硫筒体、核电废液处理部件，兼顾耐蚀与结构安全。

- 船舶与重工：船舶高压管路筒体、深海装备承压缸体，适应高盐、高压、交变载荷。

 四、选择永鑫生的核心优势

1. 三十年专精：专注不锈钢/特种钢锻件，精通F53等难加工材质工艺。

2. 全流程自营：锻造、热处理、机加工、检测一体化，质量与交期可控。

3. 定制化能力：按图纸/标准（ASTM A182、GB/T 12228）定制，适配各类工况。

4. 全球品质：产品出口日韩、欧美、巴西等30余国，通过多家行业龙头认证。

5. 严苛质保：每件产品全项检测，承诺“无瑕疵交付，质量问题包退换”。

  从深海装备到化工重镇，从能源核心到船舶重工，F53不锈钢筒体锻件是极端环境的“硬核担当”。山西永鑫生锻造厂以匠心守初心，以精艺铸精品，让每一件F53筒体锻件兼具极致耐蚀性、超高强度与精密尺寸，为客户的高端装备筑牢安全根基。未来，永鑫生将持续深耕特种不锈钢锻造领域，以技术创新赋能高端制造，助力中国工业装备迈向全球之巅。
