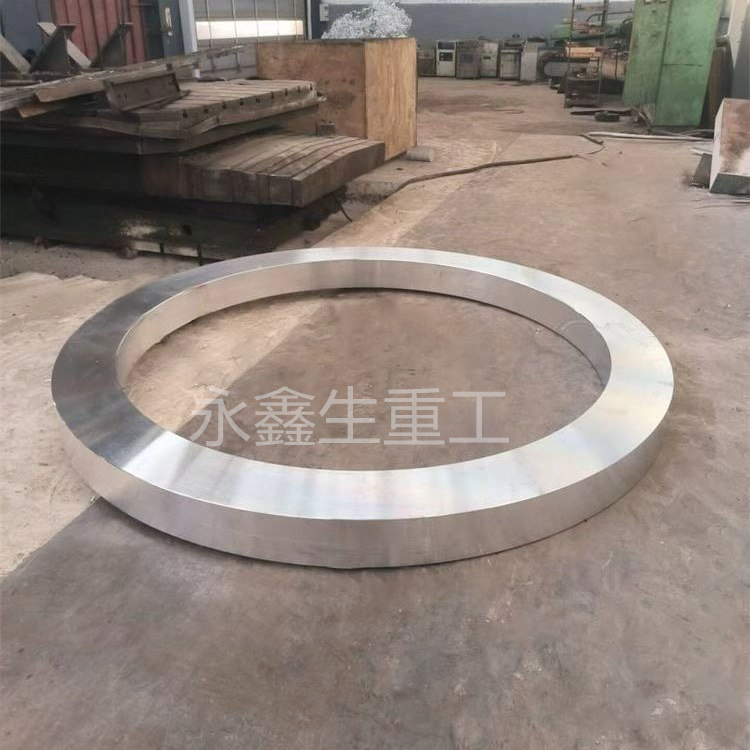

2A12铝合金作为铝铜镁系硬铝合金，凭借优异的高强度、高硬度特性，成为航空航天、军工机械、重型装备等领域核心承力构件的优选材料，其高硬度与耐磨性能的发挥，完全依赖科学精准的锻造工艺。山西永鑫生锻造，深耕锻造领域三十年，坐落于“中国锻造之乡”定襄，依托成熟的工艺体系、先进的生产设备与丰富的实操经验，在2A12铝合金锻件高硬度耐磨锻造领域形成专属技术优势，本文将全面解析2A12铝合金锻件的高硬度耐磨锻造工艺要点，展现永鑫生在工艺把控上的匠心与实力。首先明确核心前提：2A12铝合金的高硬度、耐磨性并非材料本身固有，而是通过“精准成分管控+科学锻造工艺+优化热处理”三者协同实现。2A12铝合金核心成分为铝、铜（3.8%~4.9%）、镁（1.2%~1.8%），铜元素主导强化，镁元素辅助提升硬度与耐磨性能，经合理锻造与热处理后，其抗拉强度可达472MPa以上，硬度可达130HB，耐磨性能较普通铝合金提升40%以上，能适配高强度、高磨损的严苛工况，广泛应用于航空蒙皮、军工机械承力件、精密仪器外壳等关键部件。永鑫生锻造解析2A12铝合金锻件高硬度耐磨锻造工艺，核心围绕“成分管控、锻造工艺、热处理工艺、后处理防护”四大环节，每一步均精准把控，确保锻件硬度与耐磨性达标，同时规避工艺缺陷。

   第一步，原料成分精准管控，筑牢高硬度耐磨基础。原料的纯度与成分比例，直接决定2A12锻件的最终硬度与耐磨性能。永鑫生严格筛选符合国标要求的优质2A12铝锭，对原料进行精准成分检测，严格控制铜、镁元素比例在标准范围内，杜绝杂质超标，尤其严控铁、硅等有害杂质含量，避免杂质导致晶粒粗大、硬度不均、耐磨性下降。同时对铝锭进行预处理，通过均质化退火工艺，消除原料内部成分偏析，使铝锭成分均匀、组织致密，为后续锻造工艺奠定良好基础，从源头保障锻件高硬度耐磨的核心需求。

   第二步，定制化锻造工艺，激活材料硬度与耐磨潜能。2A12铝合金热塑性较好，但锻造过程中易出现晶粒粗化、开裂、氧化等问题，影响硬度与耐磨性。永鑫生结合三十年锻造经验，定制专属高硬度耐磨锻造工艺，核心要点的把控尤为严苛。锻造温度精准控制在480~520℃，采用红外测温仪实现±2℃精准控温，这个温度区间既能保证铝锭具备良好的塑性，便于成形，又能避免温度过高导致晶粒粗化，影响锻件硬度；锻造方式采用“自由锻预成型+精密模锻终成型”，通过15000吨大型油压机的精准施压，实现铝锭均匀塑性变形，破碎粗大晶粒，使金属流线沿锻件受力方向连续分布，不仅能提升锻件的力学强度与硬度，还能增强耐磨性能，避免受力不均导致的局部磨损过快。

      同时，锻造过程中严格控制变形量与变形速度，根据锻件规格与形状，分阶段逐步施压，避免一次性变形过大导致锻件开裂；采用惰性气体保护锻造，减少铝锭与空气接触，防止表面氧化，避免氧化层影响锻件表面硬度与耐磨性，确保锻件表面光洁、组织致密，无缩孔、裂纹等缺陷。第三步，优化热处理工艺，锁定高硬度耐磨性能。热处理是提升2A12铝合金锻件硬度与耐磨性的关键环节，永鑫生采用“固溶处理+人工时效”的组合热处理工艺，精准把控每一个参数。固溶处理温度控制在490~500℃，保温时间根据锻件厚度调整为2~4小时，确保铜、镁等合金元素充分溶解到铝基体中，形成均匀的固溶体；随后采用快速水冷，冷却速度控制在15~20℃/min，避免合金元素析出，确保固溶体的稳定性；人工时效阶段，温度控制在170~180℃，保温8~10小时，使固溶体中的合金元素缓慢析出，形成细小的强化相，显著提升锻件的硬度与耐磨性能，经此工艺处理后，2A12锻件硬度可达130HB以上，耐磨性能大幅提升，能长期承受高载荷、高磨损工况。

  第四步，后处理防护工艺，延长耐磨使用寿命。为进一步提升2A12铝合金锻件的耐磨性能与使用寿命，永鑫生优化后处理工艺，针对不同使用工况，定制专属防护方案。对于高磨损工况的锻件，采用硬质阳极氧化处理，在锻件表面形成厚度为10~20μm的致密氧化膜，氧化膜硬度可达300HB以上，能有效抵御磨损与腐蚀；对于要求较高的精密锻件，采用喷丸处理，细化锻件表面晶粒，提升表面硬度与耐磨性，同时消除表面应力，避免使用过程中出现变形、开裂。

  作为深耕锻造领域三十年的老牌企业，永鑫生锻造始终以工艺为核心，在2A12铝合金锻件高硬度耐磨锻造领域不断探索优化，配备专业的工艺研发团队与先进的生产检测设备，全程把控锻造工艺的每一个环节，确保每一件2A12铝合金锻件的硬度与耐磨性能均符合行业标准与客户需求。无论是航空航天、军工机械领域的高要求锻件，还是重型装备的耐磨承力件，永鑫生都能凭借成熟的锻造工艺、严苛的品质管控，提供高品质的2A12铝合金锻件产品。工艺铸品质，匠心守初心。永鑫生锻造将持续深耕2A12铝合金锻件锻造领域，不断优化高硬度耐磨锻造工艺，突破技术瓶颈，以专业的工艺解析、精准的工艺把控、优质的产品品质，为各行业提供可靠的2A12铝合金锻件解决方案，助力工业装备向高强度、高耐磨、长寿命方向升级发展。
