从材质性能来看，304含铬18%、镍8%，低碳配方使其具备良好抗氧化与防锈能力，在大气、淡水、弱有机酸、稀碱环境下可形成致密钝化膜，有效隔绝介质腐蚀，不易生锈穿孔。相较于316L、2205等高牌号不锈钢，304采购成本更低，锻造可塑性好，冷加工、焊接性能优异，是常规防腐设备降本首选材料。但304短板同样明显，耐氯离子腐蚀能力偏弱，在含盐污水、海水、高氯化工原料工况中容易产生点蚀、坑蚀，这类环境便不建议选用304，需升级316L或双相钢材质，这也是设备选型最关键的区分依据。

     原料把控是定做304厚壁锻筒的基础。生产用料选用精炼奥氏体不锈钢钢锭，原料进厂第一时间进行光谱成分化验，严控碳、铬、镍指标与硫磷杂质含量，杜绝劣质回炉料混入。依据客户成品图纸尺寸锯切下料，厚壁锻筒单边预留15～30mm锻造余量，坯料表面打磨清理氧化皮与表面裂纹，防止入炉加热后缺陷延展，造成锻筒报废。厚壁筒体壁厚越大，锻造余量预留越多，用来抵消锻造变形、氧化损耗，保证后续精加工尺寸达标。

     304不锈钢导热系数低、变形抗力大，厚壁锻筒锻造温控要求远高于碳钢锻件。坯料入炉采用分段缓慢升温，锻造加热温度控制在1130℃～1190℃，充分保温使钢料内外温度一致，提升塑性避免锻打撕裂。成型采用镦粗、冲孔、芯棒拔长、马杠扩孔标准自由锻工序，加大镦粗变形量压实钢锭内部疏松孔洞，提升筒体整体致密性；厚壁产品分多火次循序渐进扩孔，严控单次变形量，防止筒体壁厚不均、内壁开裂，终锻温度控制在830℃以上，减少锻后残余内应力。锻后毛坯统一进行固溶热处理，加温至1010℃～1050℃保温后快速水冷，消除锻造加工应力，还原奥氏体金相组织，恢复钢材原有防锈耐腐蚀性能，未经固溶的锻筒容易出现晶粒粗大、防腐性能下降。

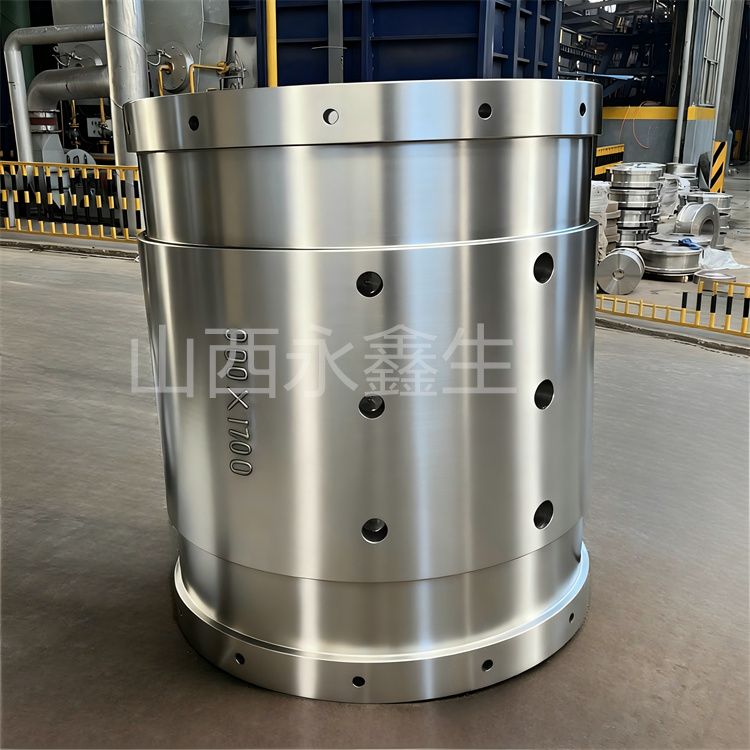

      热处理结束后进入数控精加工环节，通过立车粗车去除表层氧化皮与大部分加工余量，修正筒体圆度与同轴度误差，再精加工内外径、端面、焊接坡口，按照设备图纸加工密封槽、安装台阶。成品完工后逐一实测尺寸，外观查验表面缺陷，承压类防腐锻筒做超声波无损探伤，排查内部夹层、裂纹，合格后酸洗钝化处理，增强表面防锈能力。

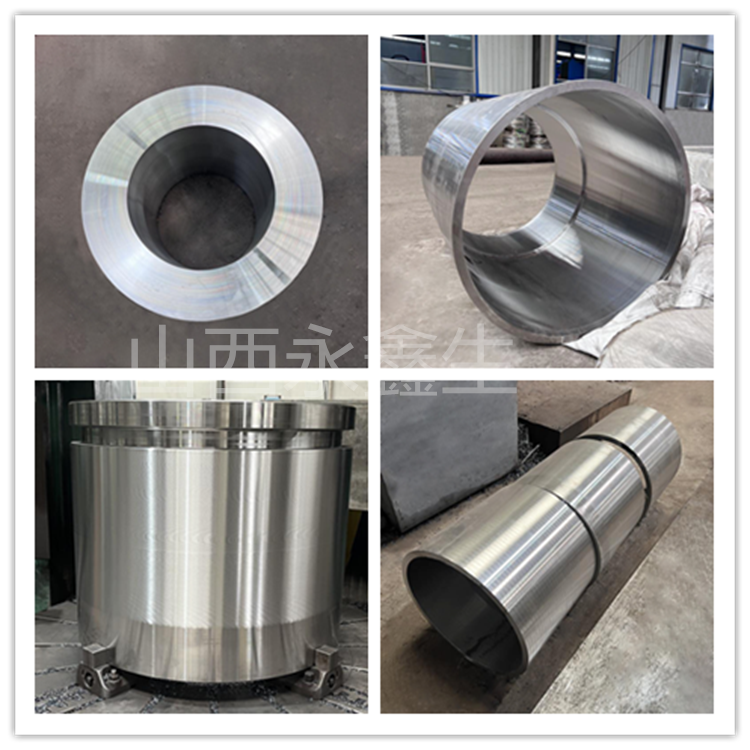

     在防腐工况选材上做好区分：常温清水设备、食品加工罐体、普通酸碱废气管道、常规环保设备筒体，优先选用304厚壁锻筒；海水、卤水、含盐化工介质、中强酸腐蚀环境，替换316L不锈钢；强腐蚀强酸、高氯高温工况选用2205双相钢锻件。本厂专业定做外径120–2300mm、壁厚25mm以上304厚壁锻筒，毛坯、粗加工、精加工一站式生产，产品批量供应环保、医药、轻工化工设备厂家。依托成熟锻造与热处理工艺，来图即可定制，在常规防腐设备选型中兼顾品质与成本。
