316L（022Cr17Ni12Mo2）超低碳奥氏体不锈钢，凭借铬、镍、钼合金配比，成为化工腐蚀工况筒体首选用材，自由锻一体成型的316L锻筒无焊缝缺陷、组织致密，广泛用于化工反应釜筒节、酸碱储罐、含盐介质输送筒体、精细化工承压设备，山西专业锻造厂家依托全流程锻造与固溶热处理工艺，非标定制各类厚壁不锈钢锻筒，下面详解材质耐腐蚀优势与化工筒体锻造生产管控要点。
一、316L锻筒核心耐腐蚀特性
316L耐腐优势来源于特殊化学成分：铬16%~18%、镍10%~14%、钼2%~3%、碳≤0.03%，对比304不锈钢综合防腐能力大幅升级。
1. 耐氯离子腐蚀（化工最关键优势）：钼元素加固钢材表面钝化膜，可抵御化工卤水、含盐废水、海水介质里氯离子侵蚀，有效杜绝点蚀、缝隙腐蚀，是含盐化工原料设备专用材料，304在含氯环境极易出现点状锈坑，316L可长期稳定服役。
2. 耐酸碱介质腐蚀：常温醋酸、磷酸、稀硫酸、各类有机酸、弱碱环境下腐蚀速率极低，适配印染、化肥、制药化工原料存储筒体；间断高温工况下，抗氧化、抗介质侵蚀性能突出，适用≤700℃连续高温设备筒体。
3. 抗晶间腐蚀（L低碳核心价值）：碳含量控制在0.03%以内，锻打、焊接、高温热处理后不易析出碳化铬，从根源避免晶界腐蚀开裂，厚壁锻筒、焊后筒体依旧保持完整防腐性能，是厚截面化工压力容器标配材质。
4. 洁净耐腐蚀：材质无重金属析出，耐蒸汽、消毒液腐蚀，同步适配食品化工、医药提纯设备筒体，兼顾防腐与卫生标准。
二、化工专用316L锻筒锻造生产要点
作为山西实体锻造厂家，从原料到成品全流程严控，保障锻筒耐腐蚀性能不衰减。
1. 原料进厂质检：选用电炉精炼不锈钢钢锭，光谱抽检铬镍钼成分，严控硫磷有害杂质，按图纸尺寸锯切下料，内外径单边预留15~30mm锻造余量，坯料表面打磨除毛刺，杜绝杂质带入锻造环节。
2. 控温锻造工艺：316L锻造加热区间1150~1200℃，电炉精准控温，分段升温保温防止局部过热析出脆性σ相；成型沿用镦粗—冲孔—芯棒拔长—马杠扩孔，镦粗锻造比≥4，压实钢锭内部疏松气孔，细化晶粒提升致密性；分多火次渐进扩孔，单火变形量不超25%，终锻温度不低于850℃，避免锻后内应力开裂。
3. 固溶热处理（决定防腐关键工序）：锻后毛坯必须做固溶处理，1050~1100℃高温保温后急速水冷，溶解晶界碳化物、恢复奥氏体均匀组织，是保障316L原有耐腐蚀性能的核心工序，省略固溶处理会直接造成锻筒防腐大打折扣、短期使用锈蚀穿孔。
4. 精加工与出厂探伤：固溶后数控立车粗精车内外圆、端面、焊接坡口，按需加工密封槽；成品逐支外观探伤，采用超声波UT探伤排查内部夹层、裂纹，重要化工承压锻筒额外抽检晶间腐蚀试验，合格后酸洗钝化、涂刷防锈保护剂出库。
三、厂家产品与应用范围

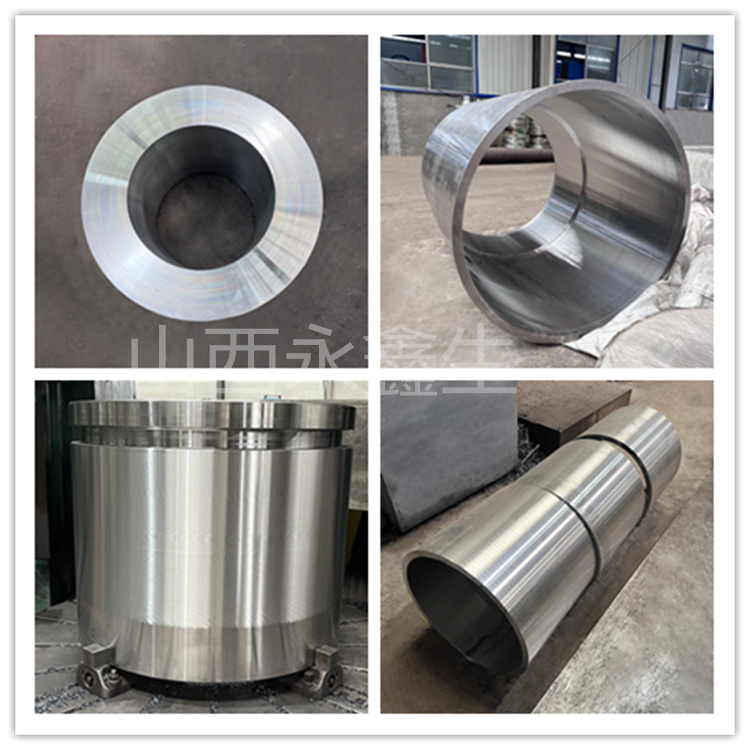

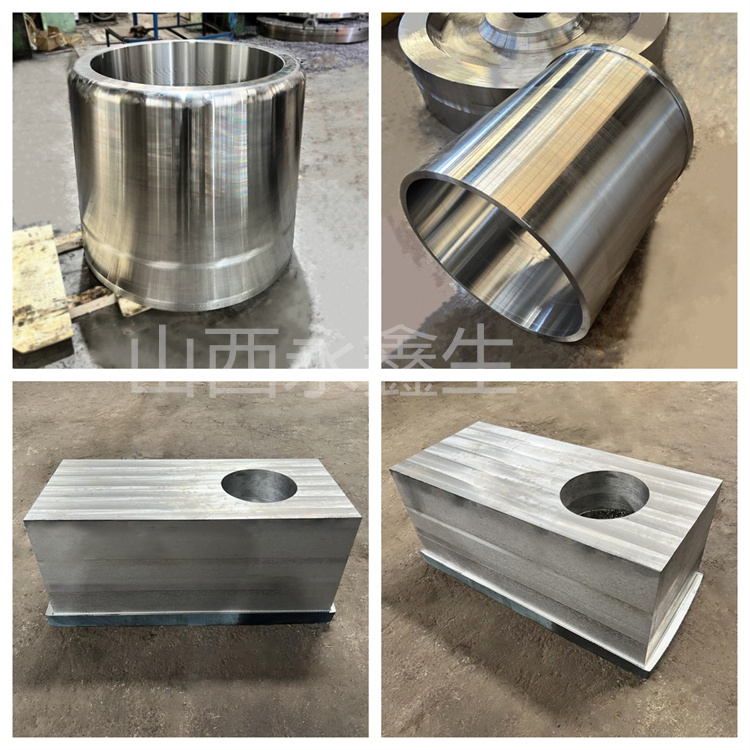

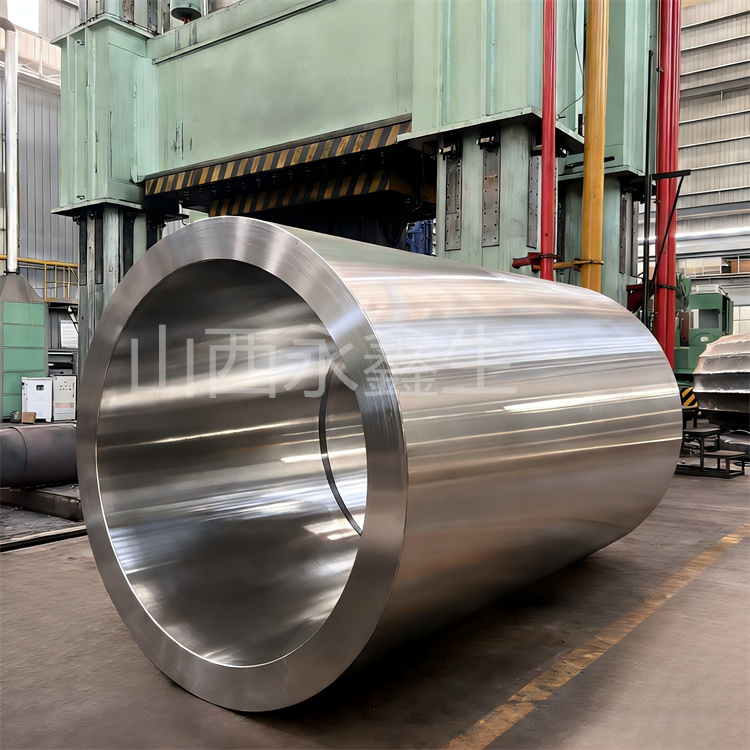

本厂可定制外径150~2500mm、壁厚30mm以上316L厚壁锻筒，毛坯、粗加工、精加工成品均可按需定制，产品配套化工反应釜筒体、酸碱储罐筒节、石化管道筒体、海水淡化设备筒体。依托自有大型液压锻造机组、热处理炉、全套数控机加工产线，来图来样非标生产，凭借稳定耐腐品质长期配套全国化工设备制造企业。
